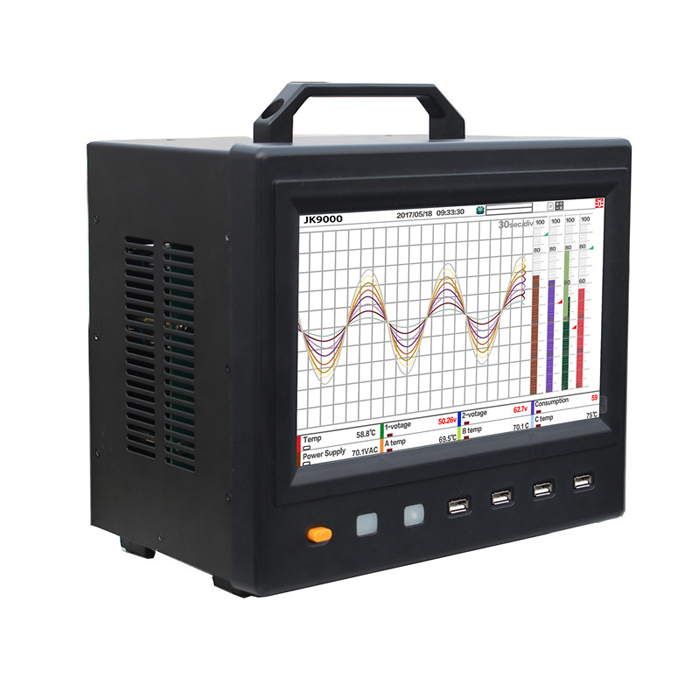

■ 單機 最多可達64路數據采集測試
■ 多個測試單元同步進行測量（最多可達8個單元）
■ 每個測試單元可自由插拔
■ 萬能輸入：電流，電壓，熱電阻，熱電偶，壓力
■ 基本精度：0.2% F?S
■ 帶觸摸10.1英寸彩色液晶屏，顯示分辨率為1024*600
■ 鍵盤，鼠標即插即用
■ 溫度補償功能(TC)
■ 歷史數據趨勢的無縫顯示
■ 數據保存功能方便測量結果的實時保存
■ 屏幕信息存儲于U盤
■ wifi接口用于實現聯機操作
■ 可通過USB HOST自動升級儀器操作軟件
■ 靈活方便的文件操作系統
■ 中英文可選操作界面
■ RS232、USB HOST 、USB Device、LAN，可方便與PC進行數據通訊以及對儀器的遠程控制
顯示特點：
* 采用高亮度彩色10.1寸TFT液晶屏，CCFL背光、畫面清晰；
*豐富的顯示功能 強大的數據搜索功能，狀態指示燈功能
*直觀的觸摸屏操作
*具有閃動報警顯示，同時指示各路通道的下下限、下限、上限、上上限報警；

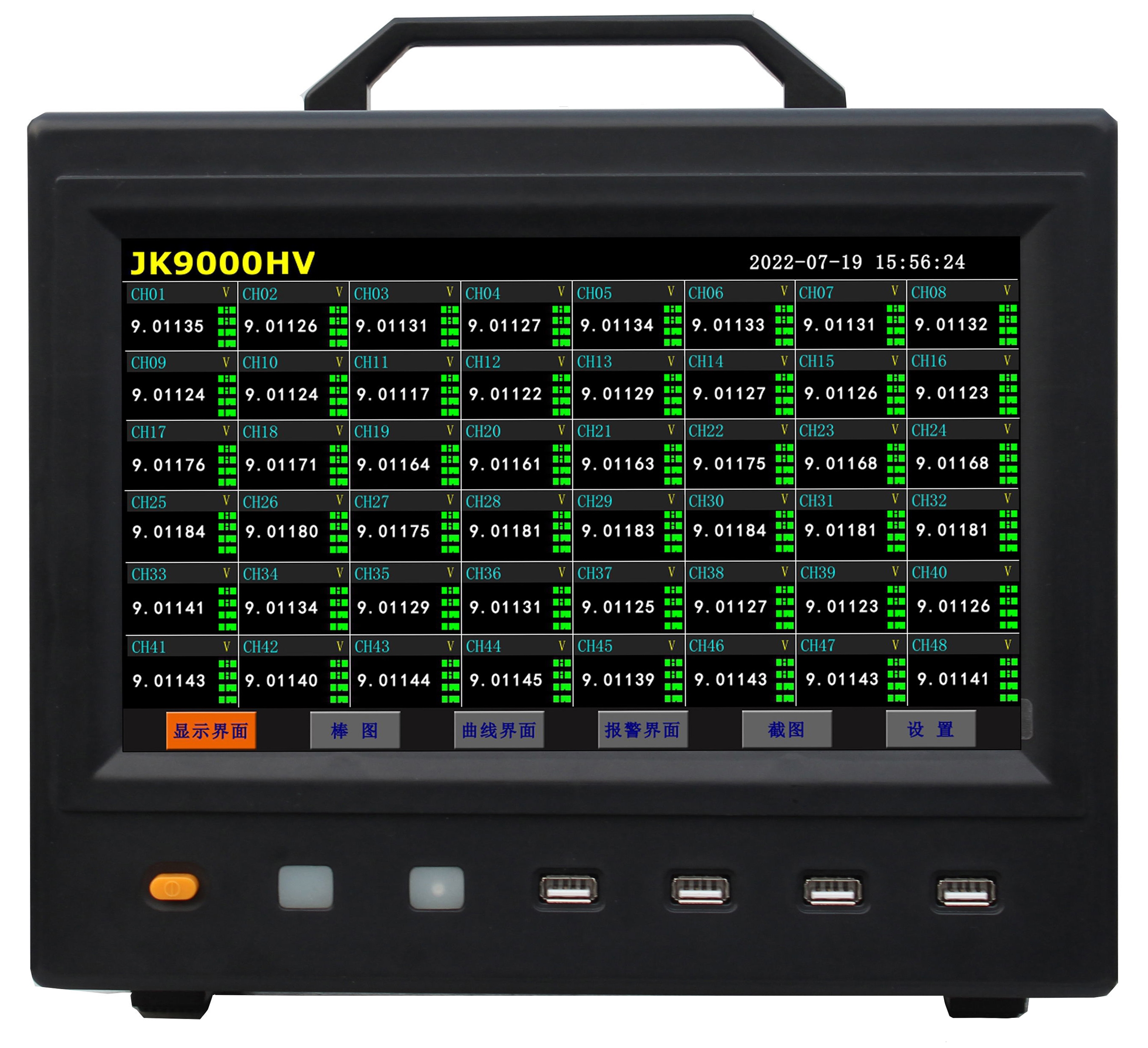

數字顯示畫面、棒圖顯示畫面、實時曲線畫面、追憶曲線畫面共四個基本畫面
*實時曲線記錄間隔1秒~9999秒步進設置，對應整屏曲線時間30秒~300分
*追憶曲線記錄間隔從1秒到9999秒連續設置
*追憶曲線讀數光標功能。
*綜合顯示界面，實時顯示溫度的最大值，最小值和平均值
供電：
用高品質的名牌開關電源，能在交流電源AC 85V~265V寬電壓范圍內正常工作；
*提供變送器DC 24V隔離配電；
*通過EMCIII級，保證儀表在惡劣的環境中正常工作.
輸入信號:
*直流電流，直流電壓，熱電阻，熱電偶，壓力類，通過按鍵輸入選擇；隔離萬能輸入，
*溫壓補償支持補償信號輸入、常數可選，提供多種補償模型，如過熱蒸汽，飽和蒸汽、壓 力補償等常用補償模型；
*直流電流：（4~20）mA，（0~10）mA，（0.01~20.00）mA
*直流電壓：0.01mV-100V
*熱電阻：Pt100(三線制）
*熱電偶：K，S，R，B，N，E，J，T
*溫濕度：選配2305溫濕度探頭可以直接測試(溫度-20到110度)(濕度20%到98%)
選配AM2001濕度模塊 （3%，條件:at25°C,60%RH，其他條件精度在5%）,
*其它輸入信號或分度號需在訂貨時注明。
通訊及打印接口（選配功能）
*光電隔離
*RS232、RS485標準
*通訊速率9600，19200，57600，115200通過設定選擇
*配套測試軟件，提供組態軟件和應用軟件技術支持
*可選Modbus RTU通訊協議與上位機通訊
*支持標準ModBus RTU通訊協議（選配功能），除支持本公司數據管理軟件外，還支持MCGS、組態王等流行組態軟件；
輸出：
繼電器報警輸出；組態12點報警功能。
*可組態8點變送輸出，光電隔離，誤差小于±0.2% F·S
電流輸出（4~20）mA, (0~10) mA, (0~20) mA可選。
電壓輸出（0~5）V, (1~5) V可選。
出廠默認設定為（4~20）mA,其他類型訂貨時注明。

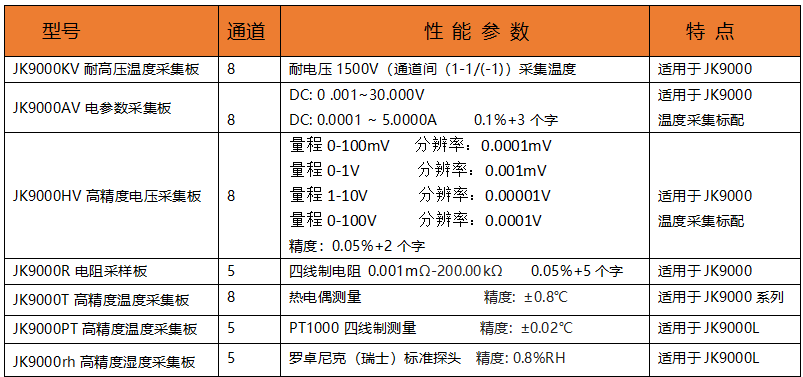

*儀器本身標準配置為：2.0米長K型熱電偶，溫度范圍：0-260℃，其他特殊要求定貨前敬請說明. *可配備不同類型的智能通道板，根據應用要求選擇。
技術參數:
功能 | 數據記錄/采集儀 |
型號 | JK9000 |
結構 | 臺式 |
顯示器 | 10.1英寸TFT彩色LCD（1024*600像素） |
觸摸屏 | 單點電阻屏 |
模塊的最大連接數 | 16（最大測量通道數：128） |
*最大連接數量受限于最大輸入/輸出通道數，并且因模塊種類和組合而異 | |
采樣周期 | 100ms ~ 1h |
內部存儲器 | 4GBB（介質：閃存） |
外部存儲介質 | 出廠標配8GB U盤 USB接口（/UH選件）：兼容USB 2.0標準（外部存儲介質：USB閃存） （鍵盤/鼠標：兼容HID Class Ver.1.1標準） |
通信功能 | 以太網（10 BASE-T/100 BASE-TX）,Modbus/TCP（客戶端功能/服務器功能） |
其他功能 | 安全功能 ：鎖鍵功能、登錄功能時鐘功能：日歷功能 精度：±5ppm（0~50℃）LCD屏保功能 |
額定供電電壓 | 100-240VAC或DC:24V |
額定電源頻率 | 50/60Hz |
功耗 | 最大35VA（100VAC） |
絕緣電阻 | 在以太網端子、RS422/485、各絕緣端子與地之間：≥20MΩ（500VDC時） |
耐電壓 | 在電源端子與地之間：3000VAC（50/60Hz）/1 分鐘 |
外部尺寸 （W*H*D) | 主機 : 277*260*180（mm） |
包括模塊:277*260*180（mm） | |
開孔尺寸 | 280寬*225高*200深 |
重量（僅主機） | 約5.7kg |
采樣模塊技術規格
模擬輸入部分規格 | ||||||
項目 | 內容 | |||||
輸入方式 | 光電繼電器掃描方式，全通道絕緣輸入 平衡輸入 | |||||
模式輸入端子形狀 | M3螺栓式端子 | |||||
測量參數 | 溫度、濕度、壓力、流量、重力、熱流、風力 | |||||
測量范圍 | 電壓 | 0.01mv 100.00V F.S.(滿量程）最高分辨率1μV | ||||
熱電阻 | 種類：PT100 PT1000 | |||||
熱電偶 | 種類：K、J、E、T、R、S、B、N、 | |||||
電流 | 0.01mA - 20mA | |||||
數字過濾器 | Off、2、5、10、20、40 (平滑濾波） | |||||
采樣速率 | 100ms -1h | |||||
測量精度 | 電壓 | ±0.1% of F.S.(滿量程） | ||||
溫度 （熱電偶） | 種類
| 測量溫度范圍 （TS:測量溫度） | 測量準確度 | |||
R | 0≤TS≤100℃ | ±5.2℃ | ||||
100<TS≤300℃ | ±3.0℃ | |||||
300<TS≤1600℃ | ±(0.05% of rdg.+2.0℃) | |||||
S | 0≤TS≤100℃ | ±5.2℃ | ||||
100<TS≤300℃ | ±3.0℃ | |||||
300<TS≤1760℃ | ±(0.05% of rdg.+2.0℃) | |||||
B | 400≤TS≤600℃ | ±3.5℃ | ||||
600<TS≤1820℃ | ±(0.05% of rdg.+2.0℃) | |||||
K | －200<TS≤0℃ | ±(0.05% of rdg.+2.0℃) | ||||
0℃<TS≤1370℃ | ±0.5% of rdg.+1.0℃) | |||||
E
| －200≤TS≤-100℃ | ±0.05% of rdg.+2.0℃) | ||||
－100<TS≤800℃ | ±(0.05% of rdg.+1.0℃) | |||||
T | －200≤TS≤-100℃ | ±(0.5% of rdg.+1.5℃) | ||||
－100<TS≤400℃ | ±(0.1% of rdg.+0.5℃) | |||||
J | －200≤TS≤-100℃ | ±2.7℃ | ||||
－100<TS≤100℃ | ±1.7℃ | |||||
100<TS≤1100℃ | ±(0.05% of rdg.+1.0℃) | |||||
N
| －200≤TS<0℃ | ±(0.1%of rdg.+2.0℃) | ||||
0≤TS≤1300℃ | ±(0.1% of rdg.+1.0℃) | |||||
標準接點補償準確度 | ±0.5℃ | |||||
PT100 | -100<TS≤100℃ | ±0.2℃ | ||||
PT1000 | -100<TS≤100℃ | ±0.15℃ | ||||
電流 | 0.1mA - 20.0mA | ±0.1% | ||||
A/D轉換器 | 方式：ΔΣ方式，16Bit (有效分解能力：±范圍內約1/40000) | |||||
最大輸入電壓 | 輸入端子＋／－之間 | -100V ~ 100V: p-p | ||||
通道間（1-1/(-1) | 60Vp-p | |||||
輸入端子／GND之間 | 60 Vp-p | |||||
最大電壓 （耐電壓） | 通道間 | 350Vp-p(1分鐘內） | ||||
輸入端子／GND之間 | 350Vp-p(1分鐘內） | |||||
應用行業：
1．SMT行業溫度數據監控；
2．電子設備廠溫度數據監控 ；
3．電子產品的溫度數據監控 ；
4．冷藏庫溫度監測；
5．藥廠GMP監測系統 ；
6．環境監測；
7．電信機房監控 ；
8．倉庫溫度監測；
9．過程溫度監測；
10．啤酒生產 ；
11．空調監測；
12．石油儀器設備；
13．機房環境監測工程；
14．庫房環境監測工程；
15．塑料機械設備數據監控；
16. 高校等做實驗；
17. 菜棚的溫濕度監測等等。
